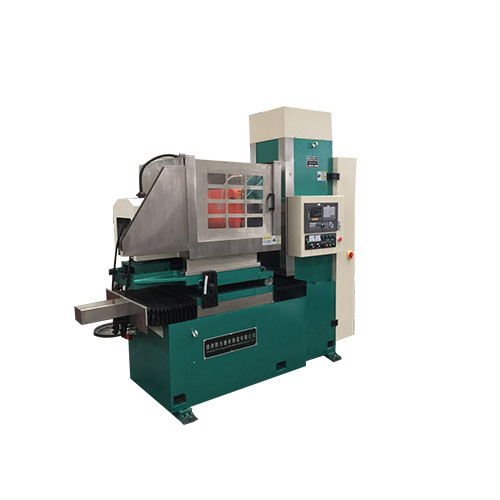

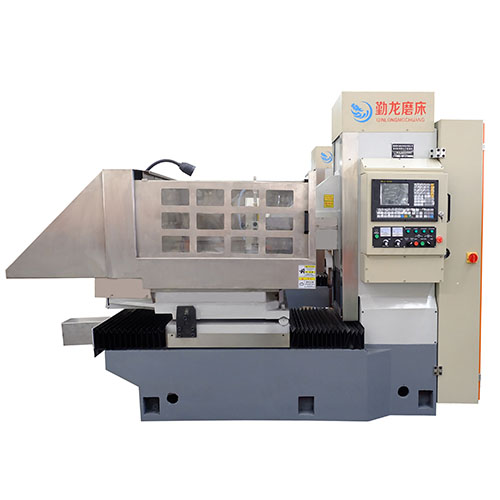

SKM73100臥(wo)軸式圓臺(tai)平面(mian)磨(mo)床是我公司吸收國內外高精磨(mo)床結(jie)構(gou)與(yu)制造(zao)技術開發出的新型臥(wo)軸圓臺(tai)平面(mian)磨(mo)床。
工作圓(yuan)臺直徑ф1050mm，采用工作臺在床身上變頻旋轉，拖(tuo)板(ban)沿水平(ping)往復移動(dong)，磨頭沿拖(tuo)板(ban)垂(chui)直移動(dong)進給(gei)的布局型式。
磨頭主軸(zhou)(zhou)軸(zhou)(zhou)承(cheng)采(cai)用精密滾動(dong)軸(zhou)(zhou)承(cheng)，剛性好、精度高。
床身(shen)、立柱上布局直線(xian)導軌副和滾珠傳(chuan)動單元，采(cai)用準(zhun)確定位伺服(fu)電(dian)機驅動。
整體結構穩重緊湊、精度高(gao)、性能(neng)可靠、制造工(gong)藝好，操作方便。
18072822299
適用·范圍
● 采用砂(sha)輪周邊磨削(xue)，工件(jian)上下(xia)兩平(ping)面(mian)(mian)均可獲得(de)高精(jing)度平(ping)行度、尺寸精(jing)度和(he)工件(jian)表(biao)面(mian)(mian)粗糙(cao)度。
● 適(shi)合圓(yuan)(yuan)臺(tai)平(ping)面(mian)磨(mo)削，本機主要(yao)磨(mo)削直(zhi)徑φ1050范(fan)圍內的圓(yuan)(yuan)形端(duan)面(mian)、平(ping)面(mian)加工件（根(gen)據需要(yao)可定制)。
● 適用磨削環形零件，適用于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷密(mi)封件廠(chang)(chang)、摩擦片廠(chang)(chang)、活塞廠(chang)(chang)、發動機(ji)廠(chang)(chang)、工具(ju)廠(chang)(chang)和一般機(ji)械廠(chang)(chang)的產品(pin)車(che)間和工具(ju)車(che)間，磨削加工精(jing)密(mi)零件。
產(chan)品·特點
磨頭結構
磨頭采(cai)用(yong)(yong)靜壓(ya)結構，克(ke)服了軸(zhou)承(cheng)啟動和(he)停止(zhi)時出(chu)現的(de)(de)(de)干摩(mo)擦造成的(de)(de)(de)軸(zhou)與(yu)軸(zhou)承(cheng)磨損(sun)現象，提高了主(zhu)軸(zhou)的(de)(de)(de)使用(yong)(yong)壽(shou)命及精(jing)度保持性；當主(zhu)軸(zhou)啟動后，依靠淺腔階梯效應形成較大(da)的(de)(de)(de)動壓(ya)承(cheng)載力，大(da)大(da)地(di)提高了主(zhu)軸(zhou)剛度；高壓(ya)油膜(mo)的(de)(de)(de)均化(hua)作用(yong)(yong)和(he)良好和(he)抗振性保證了主(zhu)軸(zhou)具(ju)有很高的(de)(de)(de)旋轉(zhuan)精(jing)度和(he)運轉(zhuan)平穩(wen)性。（11）KW電(dian)機(ji)驅動，最高轉(zhuan)速1450rpm。設(she)備采(cai)用(yong)(yong)高速（CBN）砂輪(lun)加工兩端面，提高端面光(guang)潔度。（砂輪(lun)可(ke)根據用(yong)(yong)戶需求定制）
機床重要零部件
均采用品(pin)牌(pai)廠家(jia)產品(pin)，質(zhi)量可靠，易(yi)于維護。如導軌用德國力士(shi)樂品(pin)牌(pai)，臺灣絲(si)桿，進(jin)口電器，海利普(pu)變頻器等等。
鑄件材料
鑄件(jian)采(cai)用375HT材料，材質好(hao)，強度(du)高，床身立柱(zhu)均采(cai)用二次(ci)回火處(chu)理，消除內(nei)應力，延(yan)長機(ji)床壽命，以確保高精度(du)，高剛性，延(yan)長機(ji)床壽命。
床身立柱
床身(shen)立柱均用進口加(jia)工(gong)中(zhong)心(xin)和進口龍(long)門加(jia)工(gong)中(zhong)心(xin)加(jia)工(gong)，高精(jing)(jing)的加(jia)工(gong)設備和加(jia)工(gong)工(gong)藝保(bao)證了(le)精(jing)(jing)度。
電氣采用獨立電柜
電氣采用獨(du)立電柜，獨(du)立操(cao)縱臺(tai)，自主研發的(de)數控系(xi)統控制(zhi)(zhi)，可(ke)實現自動(dong)(dong)控制(zhi)(zhi)，自動(dong)(dong)完成循(xun)環磨削，自動(dong)(dong)檢測對刀，自動(dong)(dong)分辨、自動(dong)(dong)補償，操(cao)作簡單方便。
裝置結構
橫向(xiang)進給(gei)及(ji)垂(chui)直進給(gei)裝置，由伺服電機（≥10N.m）、減速機構、滾珠絲杠(gang)、直線導軌。其中垂(chui)直軸有制(zhi)動(dong)或自(zi)鎖(suo)裝置，并配(pei)有光(guang)柵尺絕(jue)對(dui)坐標定位。
設置潤滑點
磨(mo)床各導軌處均設(she)置(zhi)潤(run)滑點，由電動潤(run)滑泵(beng)進行潤(run)滑。為工作臺配備獨立(li)供油(you)箱，進、回管路通(tong)過拖(tuo)鏈合理布(bu)局。
芯線圈設計
電磁吸盤(pan)采用銅芯線圈設計，表面花(hua)盤(pan)采用同心圓并割(ge)花(hua)設計，客(ke)戶也(ye)可定制花(hua)盤(pan)。表面磁力(li)均(jun)勻，并配備了自動充退磁裝(zhuang)置，具有磁力(li)可調(diao)、失磁保(bao)護等功能。
不變形，精度高
加工(gong)產(chan)品不變形，精度高，工(gong)件厚度差(cha)距保持在 0.01mm以(yi)內，具體詳見產(chan)品參數表(biao)。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工(gong)件最(zui)大尺寸(cun) | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作(zuo)臺(tai)轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最(zui)大承(cheng)重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板往復速(su)度X軸(zhou)(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托(tuo)板往復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主(zhu)軸轉(zhuan)速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳(tiao)動(dong)（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪(lun)尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給(gei)最(zui)小(xiao)進給(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工(gong)平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工(gong)作臺端面跳(tiao)動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作(zuo)臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂(sha)輪主軸(zhou)電(dian)機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺(si)服(fu)電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電(dian)機(ji)(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水(shui)泵電機功(gong)率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機(ji)床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
