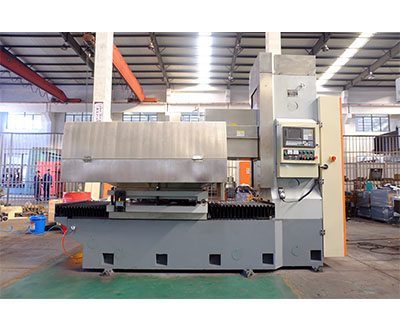

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整(zheng)體(ti)結構穩重緊湊、精(jing)度高、性能可(ke)靠、制造工藝好，操(cao)作方便(bian)。
18072822299
適用(yong)·范圍
● 采用(yong)砂輪(lun)周邊磨削，工件(jian)上下兩平面均(jun)可獲得高(gao)精度(du)平行度(du)、尺寸精度(du)和(he)工件(jian)表面粗糙(cao)度(du)。
● 適合圓(yuan)(yuan)臺平面磨削(xue)，本機(ji)主(zhu)要磨削(xue)直徑φ2050范圍內的圓(yuan)(yuan)形端面、平面加工件（根(gen)據需(xu)要可定制)。
● 適用(yong)磨(mo)削環形零件，適用(yong)于(yu)鋸(ju)片廠(chang)(chang)(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)(chang)(chang)、汽(qi)配(pei)廠(chang)(chang)(chang)(chang)(chang)、陶(tao)瓷密(mi)封件廠(chang)(chang)(chang)(chang)(chang)、摩擦片廠(chang)(chang)(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)(chang)(chang)、發動機(ji)廠(chang)(chang)(chang)(chang)(chang)、工具廠(chang)(chang)(chang)(chang)(chang)和一般機(ji)械(xie)廠(chang)(chang)(chang)(chang)(chang)的產品車(che)間(jian)和工具車(che)間(jian)，磨(mo)削加工精密(mi)零件。
產品·特點
磨頭結構
磨頭采(cai)用(yong)(yong)靜壓(ya)(ya)結構(gou)，克服了(le)(le)軸(zhou)(zhou)承啟動(dong)和停止時出現的(de)干摩擦造成的(de)軸(zhou)(zhou)與軸(zhou)(zhou)承磨損(sun)現象，提高(gao)了(le)(le)主軸(zhou)(zhou)的(de)使用(yong)(yong)壽命及(ji)精(jing)度保(bao)持性；當主軸(zhou)(zhou)啟動(dong)后(hou)，依靠淺腔階(jie)梯(ti)效(xiao)應形成較(jiao)大的(de)動(dong)壓(ya)(ya)承載力，大大地提高(gao)了(le)(le)主軸(zhou)(zhou)剛(gang)度；高(gao)壓(ya)(ya)油膜的(de)均化作用(yong)(yong)和良好和抗振性保(bao)證了(le)(le)主軸(zhou)(zhou)具(ju)有很高(gao)的(de)旋轉(zhuan)(zhuan)精(jing)度和運轉(zhuan)(zhuan)平穩性。（11）KW電機(ji)驅動(dong)，最(zui)高(gao)轉(zhuan)(zhuan)速1450rpm。設備采(cai)用(yong)(yong)高(gao)速（CBN）砂輪(lun)加工兩端面，提高(gao)端面光(guang)潔度。（砂輪(lun)可根據用(yong)(yong)戶(hu)需(xu)求定制）
機床重要零部件
機床重要(yao)零部(bu)件，均采用品(pin)牌廠家產品(pin)，質量可(ke)靠，易于維護。如導軌用德國力士樂(le)品(pin)牌，臺灣絲桿，進口電器，海利普變頻(pin)器等等。
鑄件材料
鑄件采(cai)用375HT材(cai)(cai)料，材(cai)(cai)質(zhi)好(hao)，強度高(gao)(gao)，床身立柱均采(cai)用二次(ci)回火處理(li)，消除內應力，延(yan)長機床壽(shou)命，以確保高(gao)(gao)精度，高(gao)(gao)剛(gang)性，延(yan)長機床壽(shou)命。
床身立柱
床(chuang)身立(li)柱均用進(jin)口加(jia)工(gong)中心和進(jin)口龍門(men)加(jia)工(gong)中心加(jia)工(gong)，高精(jing)的(de)加(jia)工(gong)設(she)備和加(jia)工(gong)工(gong)藝(yi)保證了(le)精(jing)度。
電氣采用獨立電柜
電氣采用獨(du)立(li)電柜，獨(du)立(li)操縱臺，自(zi)(zi)主研(yan)發的數控系(xi)統控制，可(ke)實現自(zi)(zi)動控制，自(zi)(zi)動完成循環磨削，自(zi)(zi)動檢測(ce)對刀，自(zi)(zi)動分辨、自(zi)(zi)動補償，操作(zuo)簡單方便。
裝置結構
橫向(xiang)進給(gei)及垂直進給(gei)裝置，由伺服電機（≥10N.m）、減速機構、滾珠絲杠、直線導軌。其中垂直軸有制(zhi)動或自鎖裝置，并配(pei)有光柵尺(chi)絕對(dui)坐(zuo)標定位。
設置潤滑點
磨(mo)床(chuang)各導軌處均設置潤(run)滑(hua)(hua)點，由(you)電動潤(run)滑(hua)(hua)泵進行(xing)潤(run)滑(hua)(hua)。為工作(zuo)臺配備獨立供油箱，進、回管(guan)路通過拖(tuo)鏈合理布(bu)局(ju)。
芯線圈設計

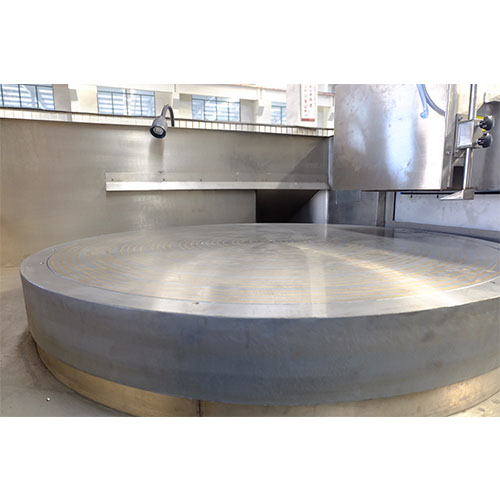

電磁吸盤(pan)采(cai)用銅芯(xin)線圈設(she)計，表面(mian)花盤(pan)采(cai)用同心圓并割花設(she)計，客戶也可(ke)定制花盤(pan)。表面(mian)磁力(li)均(jun)勻，并配備了自動充退磁裝置，具(ju)有磁力(li)可(ke)調(diao)、失磁保(bao)護(hu)等功能。
不變形，精度高
加工(gong)產品不(bu)變形，精度(du)高，工(gong)件厚度(du)差距保(bao)持在 0.01mm以內，具體詳見(jian)產品參(can)數表。
技術(shu)·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
